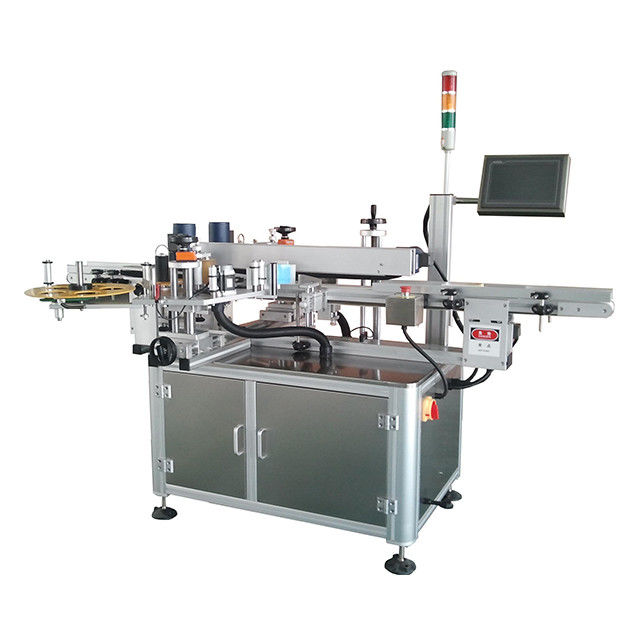

آلة وضع العلامات على الزجاجات المستديرة الأوتوماتيكية ذاتية اللصق مع سعة كبيرة

مقدمة المنتج

1 يستخدم الهيكل شديد التحمل مكونات محرك كبيرة الحجم مدمجة مع إطار قاعدة من الألومنيوم والفولاذ المقاوم للصدأ لسنوات من الخدمة التي يمكن الاعتماد عليها.

2 تتوفر أنظمة تغذية مختلفة للمنتج توفر تباعدًا دقيقًا بين المنتج والتوجيه.يمكن استخدامه بشكل مستقل أو مدمج في الخط ومتوافق مع سرعات معدات التعبئة.

3 تشتمل أدوات التطبيق المتقدمة ذات الخطوات الدقيقة ذات عزم الدوران العالي على نسبة الإزاحة والقدرة على متابعة السرعة للحصول على دقة و

تطبيق موثوق به لمجموعة متنوعة من مواد الملصقات.

4 مصمم لتطبيق ملصقات اللوحة الأمامية و / أو الخلفية مع القدرة على تسمية الحاويات المستديرة والمربعة والمربعة

بيضاوي أو مستطيل.

هيكل الجهاز

1.Head اللوحة الأم

باستخدام لوح الألمنيوم بسمك 20 مم ، فإن معالجة مطحنة التخطيط الشاملة لضمان تسطيح السطح.سطح الألمنيوم المؤكسد

المعالجة ، عملية السفع الرملي للتأكد من الصلابة والمظهر.يتم استخدام جميع الأدلة لإرسال عملية ثقب الحوض القياسية

لضمان عدم وجود عمودي مع أدلة لضمان استقرار موضوع التسليم.اللوحة الأم باستخدام الحاسب الآلي الأكثر تقدما

مراكز تصنيع لضمان دقة كل حجم.

2. تسمية الطاعم

إرسال آلية تحديد المواقع ذات 5 محاور للقشارة ، والتي تضمن بشكل كبير الاستقرار أثناء معيار التسليم.بكرة تغذية التسمية المنخفضة 2/3 بالقرب من منطقة التلامس لتجنب الانزلاق الكبير للملصق والأسطوانة ، لتحسين دقة أهداف التسليم.إرسال واستقبال التحكم القياسي المتزامن في الانزلاق لتجنب سحب الملصق.

3. شاشة اللمس

شاشة تعمل باللمس من تايوان Winview مع شاشة لمس كبيرة عالية الجودة وتفاعلية وسهلة التشغيل وشاشة تعمل باللمس خارجية بالإضافة إلى غطاء واقي.

4. مجلس الوزراء

الهيكل مصنوع من الفولاذ المقاوم للصدأ 304 هيكل مغلق بالكامل ، مما يمنع بشكل فعال الغبار والماء من الدخول.

5. القاعدة

الجزء السفلي من الأنف هيكل محكم الغلق لتجنب مخاطر حدوثه.

6. محول التردد

باستخدام العاكس الفرنسي شنايدر ، أداء مستقر.

7.PLC

Mitsubishi Electric PLC اليابانية وجودة الأداء والاستقرار.

مبدأ العمل

يتم نقل الزجاجات التي تحتاج إلى الملصق من خلال مسار تغذية الزجاجة ، ويتم فصل الزجاجات بشكل متساوٍ عن طريق آلية ضبط مسافة الزجاجة.يستشعر المستشعر الكهروضوئي الزجاجات المارة ويرسل إشارة.يحصل نظام الإرسال على الإشارة للبدء ، ويتم إرسال الملصق.يتم ترميز شد الشريط الورقي بواسطة آلة الترميز ، ويتم وضع المستشعر الكهروضوئي لتحديد موضع الورق وفقًا لطول الورق ، بحيث يكون طول الورقة المرسومة بالورقة متساويًا.تحت تأثير مكون وضع العلامات ومكون الملصقات ، يتم تقشير ورق الملصق تلقائيًا ، ويتم إرفاقه بالتساوي بالموضع المطلوب للزجاجة لإكمال عملية وضع العلامات بالكامل.

الخصائص الرئيسية

(1) توافق قوي ، مناسب لمختلف الأجسام المستديرة ؛

(2) يتم استخدام تصميم الشد لوضع العلامات ، والذي يمكن أن يضمن جودة الترميز ، ويمكنه أيضًا التحكم بدقة في طول ورقة الملصق وتوحيد علامة البداية.(3) اعتماد نظام ما قبل وضع العلامات ، وإخراج الملصق الثابت ، وتسطيح الملصقات الجيد ودقة الموضع العالية ؛

(4) يعتمد ورق الملصقات المتداول طرقًا مختلفة لأنواع الزجاجات المختلفة لضمان جودة الملصقات ؛
